L’essentiel à retenir : le raccordement d’une VMC impose un circuit dédié protégé par un disjoncteur 2A selon la norme NF C 15-100. Cette installation sécurisée prévient les risques d’incendie et garantit la couverture assurance. Pour le modèle à deux vitesses, la phase transite obligatoirement par l’interrupteur tandis que le neutre se connecte directement au moteur.
Savez-vous que brancher une vmc sans respecter la norme NF C 15-100 expose votre installation à des risques d’incendie et invalide vos assurances en cas de sinistre ? Nous vous guidons pas à pas pour réaliser un raccordement électrique conforme sur un circuit dédié, en sécurisant chaque connexion du tableau jusqu’au moteur. Appliquez nos méthodes professionnelles pour installer votre disjoncteur 2A et vos interrupteurs, garantissant ainsi une ventilation saine et durable pour votre habitat.
- Sécurité et matériel : ce qu’il faut savoir avant de commencer
- Le schéma de câblage pas à pas
- Les spécificités de la VMC à deux vitesses
- Mise en service et vérifications finales

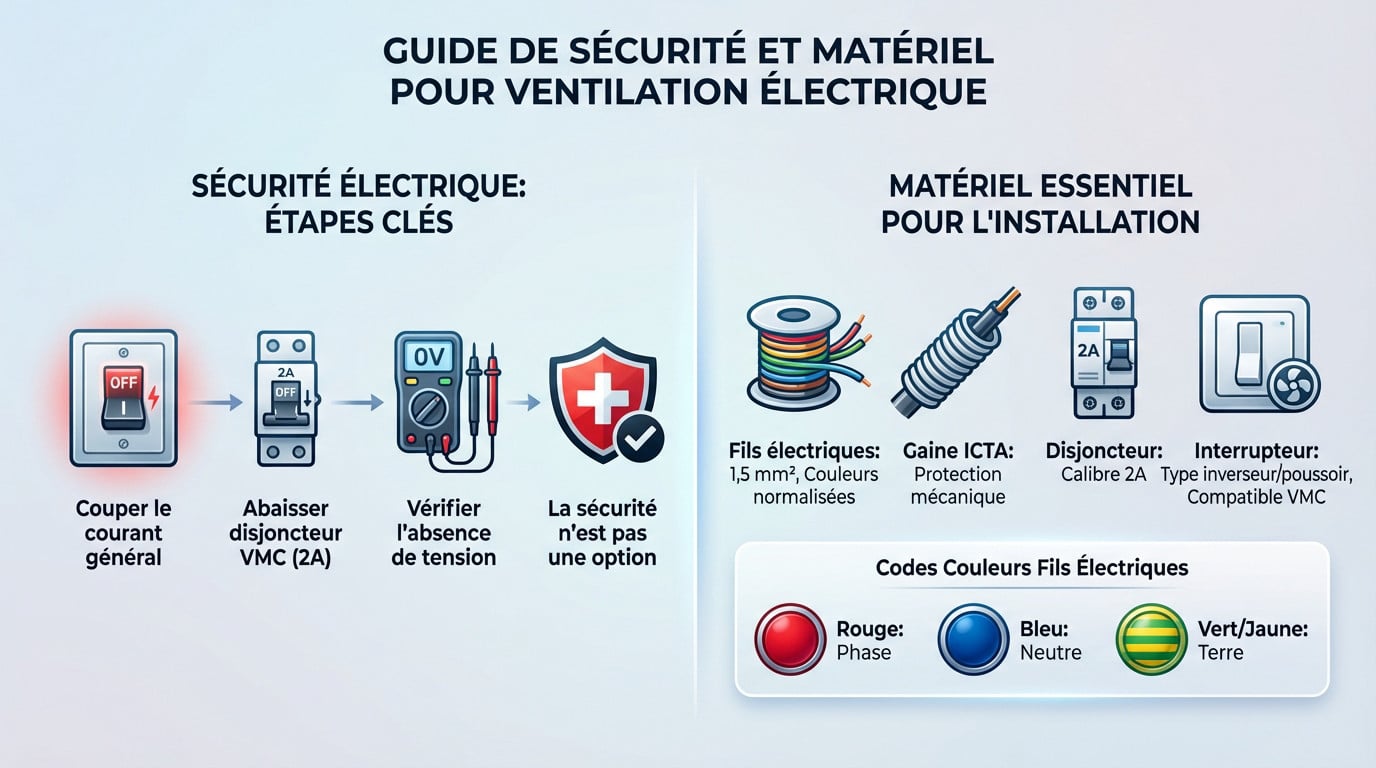

Sécurité et matériel : ce qu’il faut savoir avant de commencer
Couper le courant, une étape non négociable
Intervenez directement sur le tableau électrique général pour isoler le circuit. Abaissez le disjoncteur divisionnaire de 2A dédié à la ventilation. Vérifiez systématiquement l’absence de tension avec un testeur VAT fiable.
La sécurité électrique ne tolère aucune approximation. Un accident grave survient rapidement si vous négligez cette manipulation fondamentale.
La liste de courses pour un montage propre
Sélectionnez des fils électriques rigides de section 1,5 mm². Munissez-vous d’une gaine ICTA pour protéger les câbles. Le disjoncteur doit respecter le calibre strict de 2A. Prévoyez enfin des pinces à dénuder et des tournevis isolés.
Nous avons synthétisé les éléments requis pour garantir la conformité.
| Composant | Rôle | Caractéristique technique |
|---|---|---|
| Disjoncteur | Protection circuit | Calibre 2A |
| Fils électriques | Conducteurs | Couleurs normalisées |
| Gaine | Protection mécanique | Isolant |
| Interrupteur | Commande | Type inverseur ou poussoir |
Les codes couleurs normalisés facilitent le repérage. Le fil rouge véhicule la phase. Le bleu identifie le neutre. Le vert et jaune correspond à la terre.
Contrôlez la compatibilité de l’interrupteur avec votre VMC. Certains modèles sont spécifiques aux ventilations. Consultez la notice pour identifier les bornes de connexion.

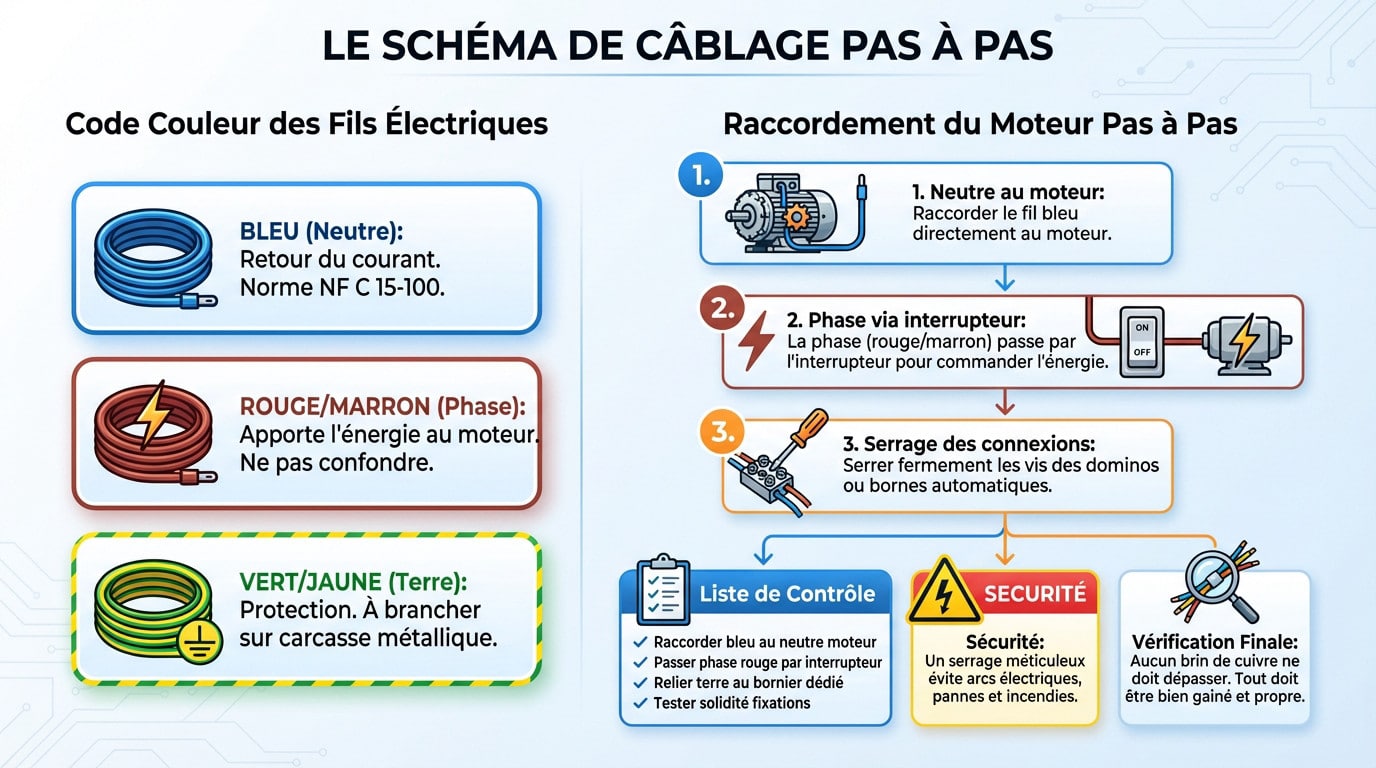

Le schéma de câblage pas à pas
Maintenant que la caisse à outils est prête, on passe aux choses sérieuses pour brancher une vmc en réalisant le raccordement proprement dit des fils.
Comprendre le code couleur des fils électriques
La norme NF C 15-100 impose des codes précis. Le bleu est réservé au neutre. C’est le retour du courant vers le tableau.
La phase est souvent rouge ou marron. Elle apporte l’énergie au moteur. Ne confondez jamais ces deux fils durant l’installation.
Le fil de terre assure votre protection. Il doit être branché sur la carcasse si elle est métallique.
Relier la phase et le neutre au moteur
Commencez par raccorder le neutre directement au moteur. La phase, elle, doit passer par l’interrupteur. C’est lui qui va commander l’envoi du jus. Serrez bien les vis des dominos ou des bornes automatiques.
- Raccorder le bleu au neutre
- Passer la phase rouge par l’interrupteur
- Relier la terre au bornier
- Tester la solidité des fixations
Un mauvais contact crée des arcs électriques. C’est la cause principale des pannes ou des incendies. Soyez donc méticuleux sur le serrage.
Vérifiez que les brins de cuivre ne dépassent pas. Tout doit être bien gainé et propre.
Les spécificités de la VMC à deux vitesses
Si votre ventilateur possède deux régimes de rotation, le branchement devient un peu plus technique, mais rien d’insurmontable.
Le rôle de l’interrupteur double ou inverseur
Cet interrupteur permet de basculer entre la petite et la grande vitesse. Il possède généralement trois bornes à l’arrière. La phase arrive sur la borne commune. Les deux autres fils partent vers le moteur.
L’interrupteur VMC n’est pas un simple bouton on/off, c’est un sélecteur de débit qui garantit la qualité de l’air intérieur sans gaspiller l’énergie.
On utilise souvent la grande vitesse pour la cuisine. La petite vitesse suffit pour le reste du temps. C’est une question d’humidité et d’odeurs. Cela optimise le confort.
Raccordement des bornes L, 1 et 2
La borne L reçoit le fil de phase venant du disjoncteur. C’est l’entrée d’énergie principale. Utilisez un fil rouge ici. C’est la norme.
La borne 1 correspond souvent à la petite vitesse. Reliez-la au fil noir ou marron du moteur. Suivez scrupuleusement le schéma du fabricant. Chaque marque diffère.
La borne 2 commande la grande vitesse. C’est le deuxième fil de commande qui part vers le caisson. Ne mélangez pas les deux vitesses. Le fonctionnement en pâtirait.
Une inversion n’est pas grave pour le moteur. Mais vos boutons seront inversés sur la plaque. Autant faire les choses bien dès le départ. Cela évite toute confusion future.
Mise en service et vérifications finales
Remettre sous tension et vérifier le tirage
Relevez le disjoncteur de 2A au tableau électrique pour alimenter le circuit. Tendez l’oreille vers les combles pour écouter le moteur. Il doit tourner régulièrement sans émettre de vibrations anormales.
Testez ensuite le tirage avec une simple feuille de papier toilette. Elle doit rester plaquée fermement contre la bouche d’extraction. Répétez cette opération pour valider les deux vitesses.
Si la feuille tombe, votre installation manque d’efficacité. Vérifiez immédiatement l’étanchéité de vos gaines souples.
Pourquoi votre interrupteur ne réagit pas ?
Un fil mal serré reste souvent le principal coupable. Regardez aussi si le disjoncteur n’a pas sauté instantanément. Parfois, un minuscule brin de cuivre touche la boîte d’encastrement. C’est un court-circuit classique qui arrive même aux pros.
Reprenez votre schéma électrique. Vérifiez chaque connexion.
La patience paie toujours. Un petit réglage suffit souvent.
Sécurisez votre intervention en appliquant rigoureusement la norme NF C 15-100 lors du raccordement électrique de votre ventilation. Validez le fonctionnement du moteur et du disjoncteur 2A par un simple test d’aspiration. Une installation conforme vous garantit durablement un air intérieur sain et une protection optimale contre l’humidité.
